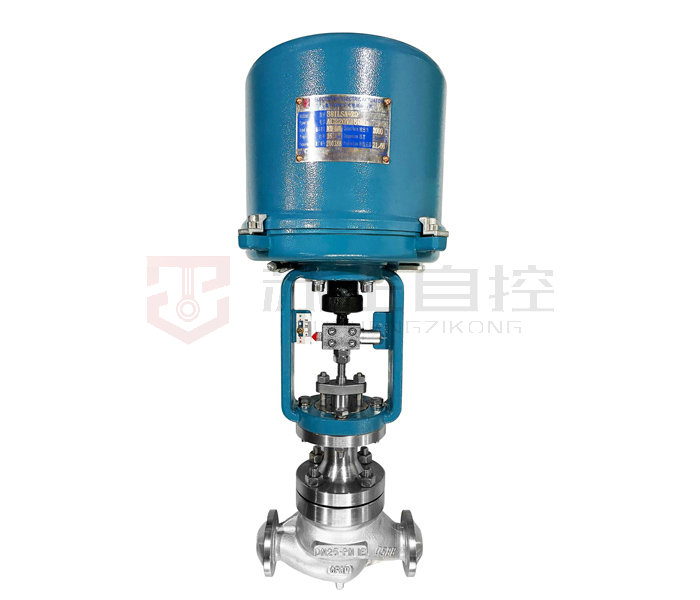

電動焊接調節閥
產品概述
電動調節閥由電子式電動執行器和閥門組裝而成,此電動執行機構為電子式一體化結構,內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。電動調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。電動單座調節閥流體通道成S型,壓降損失小,流量大,流量特性精度高,可調范圍廣。屬于智能 電動調節閥系列產品之一,是一種高性能的電動調節閥,適用于各種不同壓力和溫度的流體和對泄漏要求高的場合。廣泛應用于電力、冶金、石油、化工、醫藥、鍋爐、輕工等行業的自動控制系統中。蘇正公司生產的電動調節閥是由閥體、閥座、閥芯閥桿、導向套、閥蓋及密封填料與電動執行器經配合后組成。

電動焊接調節閥主要參數

公稱通徑(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

閥座直徑

20

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數(KV)

直線

6.9

11

17.6

27.5

44

69

110

176

275

440

630

875

1250

等百分

6.3

10

16

25

40

63

100

160

250

360

570

850

1180

允許壓差(MPa)

3.2

3.0

2.0

1.8

1.5

1.4

1.0

0,7

0.6

0.5

0.3

0.2

0.1

公稱壓力(MPa)

1.62.54.06.410.0

額定行程

16

25

40

60

100

閥蓋形式

標準型(-17+250)、高溫型(+250+450)、低溫型(-40-196)、波紋管密封型(-40+350)

壓蓋形式

螺栓壓緊式

密封填料

V型聚四氟乙烯填料、V型柔性石墨填料

閥芯形式

單座柱塞型閥芯

流量特性

直線性、等百分比

配置執行器類別

381L系列電動執行器、PSL系列電動執行器

執行器參數

電源電壓:220V/50Hz、輸入信號:4-20mA1-5V·DC、輸出信號:4-20mA·DC

防護等級:相當IP55、隔爆標志:ExdBT4(ExdBT6特殊定制)、手操功能:手柄

環境溫度:-25+70、環境濕度:≤95%

電動焊接調節閥主要零件材料

1

閥體

WCB

304

316

316L

2

墊片

PTFE\石墨墊片

PTFE\石墨墊片

PTFE\石墨墊片

PTFE\石墨墊片

3

閥座

304

304

316

316L

4

閥芯

304

304

316

316L

5

導向套

304

304

316

316L

6

中墊

PTFE\石墨墊片

PTFE\石墨墊片

PTFE\石墨墊片

PTFE\石墨墊片

7

閥蓋

WCB

304

316

316L

8

閥桿

304

304

316

316L

9

金屬墊

304

304

316

316L

10

填料

PTFE/石墨

PTFE/石墨

PTFE/石墨

PTFE/石墨

11

螺栓

25

不銹鋼

不銹鋼

不銹鋼

12

填料壓蓋

WCB

304

316

316L

電動焊接調節閥主要性能指標

項目

指標值

基本誤差%

3810L±2.5;配PSL±1.0

回差%

381L ±2.0;配PSL±1.0

死區%

1.0

始終點偏差%

電開

始點±2.5

終點±2.5

始點±2.5

終點±2.5

電關

始點

±2.5

終點

±2.5

額定行程偏差%

≤2.5

泄露量L/h

0.01%×閥額定容量

可調范圍R

301
