氣動硬密封球閥
產品概述

一、技術參數

公稱通徑DN15~200mm

公稱壓力1.664Mpa(如需其他壓力標準,訂貨時請注明)

閥體材質碳鋼(C)、不銹鋼304(P)、不銹鋼316(R)

密封材質金屬硬密封(H)硬質合金(Y)

介質溫度W3:-20-250C W4:-29-425C

連接方式:法蘭

氣動執行器SZAT系列SZAW系列、進口執行器系列

作用方式雙作用、單作用常閉、單作用常開

二、技術規范

設計與制造

GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357

法蘭尺寸

JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543

結構長度

GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202

檢驗與試驗

JB/T 9092、API 598、GB/T13927

三、氣動硬密封球閥執行器技術參數

執行器型號

GT、SR、ST、AT、AW系列單雙作用氣動執行器

供氣壓力

0.4~0.7MPa

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

環境溫度

-30~+70℃

作用形式

單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)

可配附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

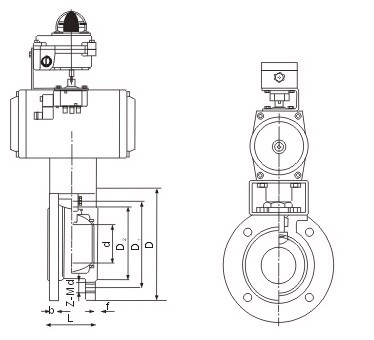

四、氣動硬密封球閥外觀圖

五、氣動硬密封球閥安裝連接尺寸

公稱通徑DN(mm)

主要尺寸

法蘭尺寸

PN1.6MPa

PN2.5MPa

L

H

H1

L1

D

D1

D2

n-φd

D

D1

D2

n-φd

15

130

185

/

140

95

65

46

4-14

95

65

46

4-14

20

140

191

/

140

105

75

45

4-14

105

75

56

4-14

25

150

193

/

140

115

85

65

4-14

115

85

65

4-14

32

165

212

/

164

140

100

76

4-18

140

100

76

4-18

40

180

217

/

164

150

110

84

4-18

150

110

84

4-18

50

200

260

102

190

165

125

99

4-18

165

125

99

4-18

65

220

293

114

210

185

145

118

4-18

185

145

118

8-18

80

250

323

127

247

200

160

132

8-18

200

160

132

8-18

100

280

382

152

276

220

180

156

8-18

235

190

156

8-22

125

320

468

184

348

250

210

184

8-18

270

220

184

8-26

150

360

510

219

378

285

240

211

8-22

300

250

211

8-26

200

400

655

273

524

340

295

266

12-22

360

310

274

12-26

250

630

/

360

/

405

355

319

12-26

425

370

330

12-30

300

750

/

395

/

460

410

370

12-26

485

430

389

16-30
